网络规划设计师考试案例分析范文4篇(含解析)

网络规划设计师案例分析范文(一)：大型企业园区网升级改造

本案例旨在模拟网络规划设计师考试中常见的企业网络升级场景。某大型企业现有园区网络面临设备老化、性能瓶颈及安全隐患等问题，需进行全面升级改造以支持未来业务发展。本文将详细分析需求，提出规划方案，并解析关键技术点。

需求分析与挑战

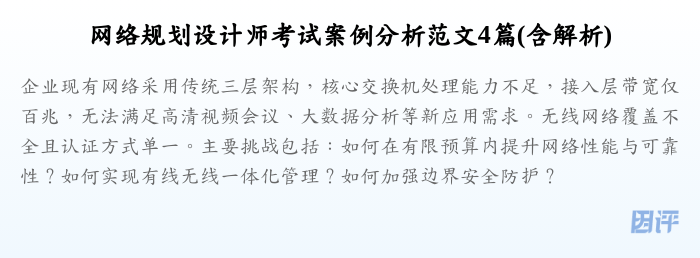

企业现有网络采用传统三层架构，核心交换机处理能力不足，接入层带宽仅百兆，无法满足高清视频会议、大数据分析等新应用需求。无线网络覆盖不全且认证方式单一。主要挑战包括：如何在有限预算内提升网络性能与可靠性？如何实现有线无线一体化管理？如何加强边界安全防护？

网络规划方案

设计采用“核心-汇聚-接入”三层架构的升级版，或考虑更扁平化的“大二层”架构（如Spine-Leaf）。核心层采用支持堆叠/集群技术的高性能万兆交换机，实现冗余备份和负载均衡。汇聚层同样采用万兆交换机，连接各楼层或区域接入。接入层升级为全千兆交换机，支持PoE+为AP和IP电话供电。无线网络采用AC+Fit AP架构，实现全园区无缝漫游和统一认证管理。出口部署下一代防火墙（NGFW）并配置精细化访问控制策略。

关键技术解析

核心层堆叠/集群技术（如Cisco VSS/vPC, H3C IRF）提升了可靠性和带宽利用率。接入层采用千兆以太网和PoE+技术满足终端高速接入和供电需求。无线AC+Fit AP架构简化了管理，提升了用户体验。NGFW提供了应用层安全防护能力，有效抵御新型威胁。VLAN划分隔离了不同部门或业务的广播域，增强了安全性。采用OSPF/BGP等动态路由协议保证网络的连通性和可扩展性。

本次升级改造方案综合考虑了性能、可靠性、安全性及可管理性，采用成熟技术和合理架构，能够有效满足企业当前及未来数年的网络需求。方案设计中对关键技术的解析有助于考生理解技术选型的依据及其优势。

本文为模拟案例分析范文，具体技术选型和参数配置需根据实际项目需求进行调整。

网络规划设计师案例分析范文(二)：跨区域分支机构VPN互联

本案例聚焦于网络规划设计师考试中常见的广域网互联场景。某连锁企业在全国设有多个分支机构，需要与总部建立安全、可靠、经济高效的互联通道，以实现数据共享和业务协同。本文将分析互联需求，设计VPN方案，并解析相关配置要点。

互联需求与技术选型

主要需求：实现总部与各分支机构之间、部分分支机构之间的安全数据传输；支持内部OA、ERP系统的访问；保证连接的稳定性和一定的带宽；成本可控。可选技术包括：MPLS VPN、IPSec VPN、SSL VPN等。考虑到成本效益和部署灵活性，对于分支机构与总部的互联，IPSec VPN是常用选择；对于移动办公或小微分支，SSL VPN更为便捷。

IPSec VPN方案设计

总部部署高性能VPN网关设备，各分支机构部署相应的VPN路由器或防火墙。采用站点到站点（Site-to-Site）IPSec VPN模式。配置IKE（Internet Key Exchange）进行密钥协商，包括身份认证（预共享密钥或数字证书）、安全参数协商（加密算法如AES，哈希算法如SHA-256，DH组）。配置IPSec策略，定义需要保护的数据流（通常是总部和分支机构的内网网段）。为提高可靠性，可在总部部署双VPN网关，并为分支机构配置主备VPN隧道。

配置解析与注意事项

IKE协商分为阶段1（建立管理连接）和阶段2（建立数据连接）。两端设备的IKE和IPSec参数必须严格匹配，包括加密算法、认证算法、密钥、SA生命周期等。需要注意NAT穿越问题，如果分支机构出口设备位于NAT之后，需启用NAT-T功能。访问控制列表（ACL）需要精确定义哪些流量进入VPN隧道。为便于管理和排错，应启用日志记录功能，并定期检查VPN连接状态和性能。

通过部署IPSec VPN，企业可以在公共互联网上构建安全的虚拟专用通道，有效满足分支机构的互联需求。方案设计需关注安全性、可靠性和性能的平衡。本范文的解析侧重于IPSec VPN的原理和配置要点，帮助考生掌握此类问题的分析思路。

本文为模拟案例分析范文，实际部署中需考虑具体网络环境、设备兼容性及安全策略要求。

网络规划设计师案例分析范文(三)：数据中心网络性能优化

本案例模拟网络规划设计师考试中涉及数据中心网络优化的问题。某互联网公司数据中心承载大量业务，用户反映访问延迟增大，内部服务器间通信效率下降。网络团队需分析瓶颈，提出优化方案。本文将剖析问题，设计优化策略，并解析关键优化技术。

问题诊断与性能瓶颈分析

通过网络监控系统（NMS）和流量分析工具，发现核心交换机CPU利用率过高，部分服务器端口出现丢包，存储网络（SAN）响应缓慢。瓶颈可能存在于：网络架构设计不合理（如过度收敛）；设备性能不足；配置不当（如生成树收敛慢、QoS策略缺失）；东西向流量（服务器间流量）路径过长。需要对流量模型、设备负载、网络延迟进行全面检测。

优化方案设计

架构优化：考虑采用Spine-Leaf（胖树）架构替代传统三层架构，大幅提升东西向流量转发效率和带宽，降低延迟。设备升级：升级核心和汇聚层交换机为具备更高转发性能、更大缓存、支持VXLAN/EVPN等先进技术的数据中心级交换机。链路优化：增加服务器与接入交换机、接入与汇聚/Spine之间的链路带宽，使用链路聚合（Link Aggregation）技术提高带宽和可靠性。配置优化：优化路由协议（如OSPF/BGP）参数，启用快速收敛机制；部署QoS策略，保障关键业务的服务质量；优化TCP参数。存储网络优化：若使用FC SAN，检查交换机端口状态和配置；若使用IP SAN（如iSCSI），考虑网络隔离和专用高带宽链路。

关键优化技术解析

Spine-Leaf架构：提供可预测的低延迟和高带宽，易于水平扩展。VXLAN/EVPN技术：构建Overlay网络，实现大二层域扩展，支持虚拟机迁移和多租户。链路聚合（LAG/LACP）：捆绑多条物理链路，提高带宽和冗余度。QoS（Quality of Service）：通过分类、标记、排队、调度等机制，为不同类型的流量提供差异化服务。流量工程（Traffic Engineering）：通过调整路由或使用MPLS TE等技术，优化流量路径，避免拥塞。

数据中心网络优化是一个系统工程，需要从架构、设备、链路、配置等多个层面入手。采用Spine-Leaf架构、升级关键设备、优化协议配置和部署QoS是常见的有效手段。本范文侧重于性能瓶颈分析和优化技术的应用，旨在提升考生解决复杂网络问题的能力。

本文为模拟案例分析范文，具体的优化措施需基于详细的性能数据和业务需求进行定制。

网络规划设计师案例分析范文(四)：校园无线网络全覆盖规划

本案例针对网络规划设计师考试中可能出现的无线网络规划场景。某高校计划建设覆盖全校区（教学楼、图书馆、宿舍、室外公共区域）的高性能无线网络，满足师生移动教学、科研和生活的需求。本文将分析需求特点，进行点位规划与容量设计，并解析关键技术与管理要求。

需求分析与场景特点

校园无线网络需求特点：用户密度高（教室、图书馆）、终端类型多样（笔记本、手机、平板）、应用复杂（网页浏览、视频、在线学习、社交）、漫游需求高、安全要求严格。不同区域场景差异大：教学楼需高密度覆盖；图书馆需安静环境下的稳定连接；宿舍区需满足娱乐应用带宽；室外区域需考虑覆盖范围和环境适应性。

AP点位规划与容量设计

点位规划原则：遵循信号覆盖、容量需求和干扰控制相结合的原则。室内：使用专业勘测工具（如Ekahau）进行实地勘测和仿真，根据建筑结构、材质和目标信号强度（如-65dBm ~ -70dBm）确定AP部署位置和数量。高密度区域（如大教室）需采用高密度AP或增加AP数量，并进行信道规划和功率调整以减少同频/邻频干扰。室外：选用室外型AP，考虑覆盖距离、防水防尘等级（IP等级）和供电方式（PoE或本地供电）。容量设计：根据各区域预期用户数、并发连接数和人均带宽需求，估算所需AP总容量和上联链路带宽。选择支持802.11ac Wave 2或802.11ax (Wi-Fi 6)标准的AP以提供更高吞吐量和容量。

关键技术与管理解析

核心技术：采用AC+Fit AP架构实现集中管理、配置下发、状态监控和快速漫游（如802.11k/v/r）。信道规划：合理分配2.4GHz和5GHz信道，利用5GHz频段资源缓解干扰。功率控制：动态调整AP发射功率，优化覆盖范围，减少干扰。安全认证：采用802.1X认证（如PEAP、EAP-TLS）结合RADIUS服务器，实现用户身份认证和动态VLAN/ACL下发；提供访客网络，与内部网络隔离。无线入侵检测与防御（WIDS/WIPS）：检测并阻止非法AP和无线攻击。网络管理：部署无线网管系统，实现可视化监控、故障告警、性能报告和配置管理。

校园无线网络规划需充分考虑场景多样性、高密度接入和安全管理需求。通过精细化的点位规划、容量设计，结合先进的无线技术（如Wi-Fi 6）和完善的管理机制（AC+Fit AP, 802.1X），可以构建稳定、高速、安全的无线网络环境。本范文解析了校园无线规划的关键环节和技术要点，为考生提供参考。

本文为模拟案例分析范文，实际无线网络规划需进行详细的现场勘测和需求调研。
